手牌GCL-E型手推/手鏈單軌小車特點：
1、防翻轉設計；
2、拆裝方便、使用靈活。
手牌GCL-E型手推/手鏈單軌小車介紹：
單軌行車是一種結構簡單、操作方便、輕小型調運配套起重機械，它可以與手拉葫蘆、環鏈電動葫蘆等起重產品配套組成起重運輸小車，自如地運行于可以有一定曲率半徑的工字鋼軌道的下翼緣上，用來調運貨物、設備等。
型 號 | GCL-1E | GCL-2E | GCL-3E | GCL-5E | GCL-10E | GCL-20E(組合式) | |
額定起重量 | 1 | 2 | 3 | 5 | 10 | 20 | |
試驗載荷(KN) | 14.71 | 29.42 | 44.13 | 61.29 | 122.58 | 245.17 | |
| 標準運行高度 | 2.5 | ||||||
| 滿載時的手拉力(N) | 70 | 90 | 90 | 100 | 240 | 240×2 | |
| 能通過最小彎道半徑 | 0.95 | 1.1 | 1.3 | 1.4 | 2.0 | 10 | |

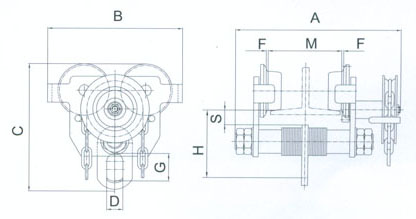

外形尺寸 | A | 385 | 392 | 426 | 440 | 486 | 520 |
B | 260 | 300 | 345 | 395 | 470 | 976 | |
C | 239 | 286 | 356 | 393 | 500 | 545 | |
H | 135.5 | 161 | 185 | 220 | 285 | 310 | |
S | 32 | 32 | 35 | 37 | 45 | 52 | |
D | 52 | 65 | 75 | 92 | 120 | 150 | |
F | 1.5～3 | ||||||
軌道寬度范圍 | M | 64-203 | 80-203 | 102-203 | 114-203 | 124-203 | 136-203 |
凈重 | 18.8 | 29 | 44.5 | 61 | 112 | 240 | |
