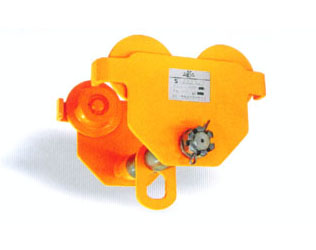

手牌GCL-DK型手推,手鏈單軌小車特點：
1、單掛梁設計；
2、配置彎耳型墻板。
手牌GCL-DK型手推,手鏈單軌小車介紹：
單軌行車是一種結構簡單、操作方便、輕小型調運配套起重機械，它可以與手拉葫蘆、環鏈電動葫蘆等起重產品配套組成起重運輸小車，自如地運行于可以有一定曲率半徑的工字鋼軌道的下翼緣上，用來調運貨物、設備等。
型 號 | GCT-0.5DK | GCT-1DK | GCT-1.5DK | GCT-2DK | GCT-3DK | GCT-5DK | GCT-10DK | GCT-20DK | ||
額定起重量 | 0.5 | 1 | 15 | 2 | 3 | 5 | 10 | 20 | ||
試驗載荷(KN) | 7.35 | 14.71 | 22.06 | 29.42 | 44.13 | 61.29 | 122.58 | 245.17 | ||
| 能通過最小彎道半徑 | 0.8 | 1.0 | 1.0 | 1.1 | 1.3 | 1.4 | 2.0 | 3.5 | ||

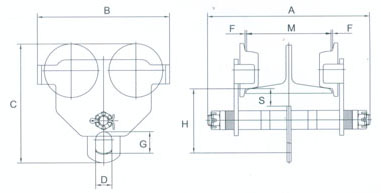

外形尺寸 | A | a | 195 | 240 | 246 | 270 | 294 | 322 | 385 | 476 |
b | 245 | 311 | 311 | 327 | 343 | 355 | 408 | 501 | ||
c | 295 | 413 | 413 | 429 | 445 | 457 | 510 | 604 | ||
B | 194 | 246 | 260 | 276 | 332 | 377 | 424 | 555 | ||
C | 187 | 222 | 238 | 262 | 309 | 353 | 396 | 498 | ||
H | 105 | 125 | 134 | 150 | 171 | 196 | 190 | 233 | ||
S | 30.5 | 38 | 38 | 38 | 40 | 42 | 46 | 58 | ||
D | 25 | 30 | 32 | 38 | 40 | 50 | 72 | 95 | ||
G | 32 | 40 | 45 | 52 | 63 | 75 | 110 | 135 | ||
F | 1.5～3 | 2-3.5 | ||||||||
軌道寬度范圍 | M | a | 50～102 | 64～132 | 74～138 | 88～146 | 100～154 | 114～170 | 124～180 | 136～180 |
b | 50～152 | 64～203 | 74～203 | 88～203 | 100～203 | 114～203 | 124～203 | 136～203 | ||
c | 50～203 | 64～305 | 74～305 | 88～305 | 100～305 | 114～305 | 124～305 | 136～305 | ||
凈重 | a | 6 | 10 | 12 | 17 | 26 | 40 | 81 | 258 | |
b | 6.5 | 10.5 | 12.5 | 17.5 | 27 | 41 | 82 | 159 | ||
c | 7 | 11.5 | 14 | 19 | 29 | 43 | 89 | 167 | ||
